Ciri -ciri dan kegunaan galas bola alur yang mendalam, galas bola hubungan sudut, dan galas bola teras

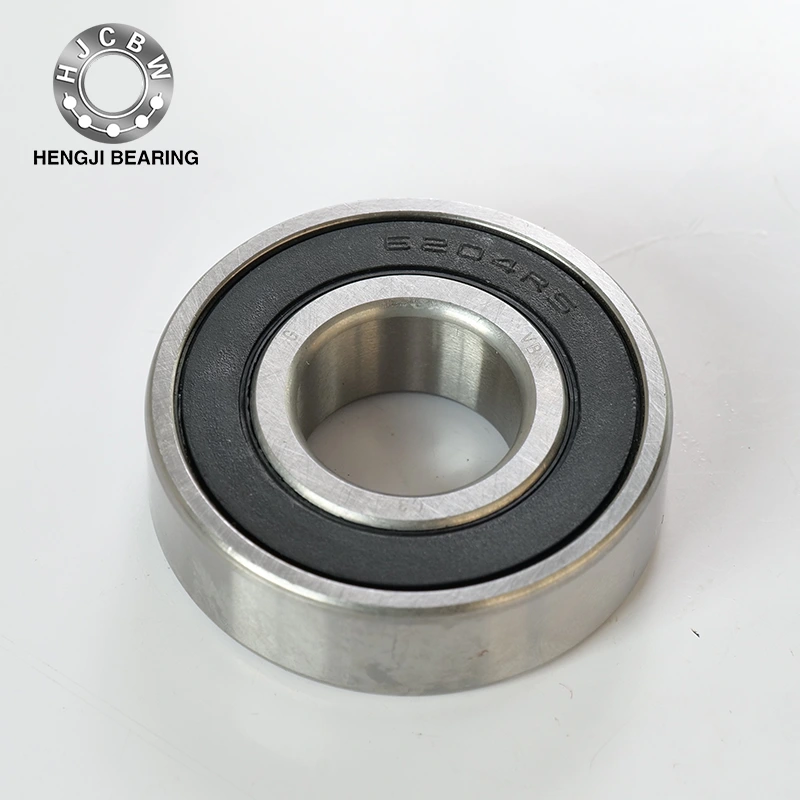

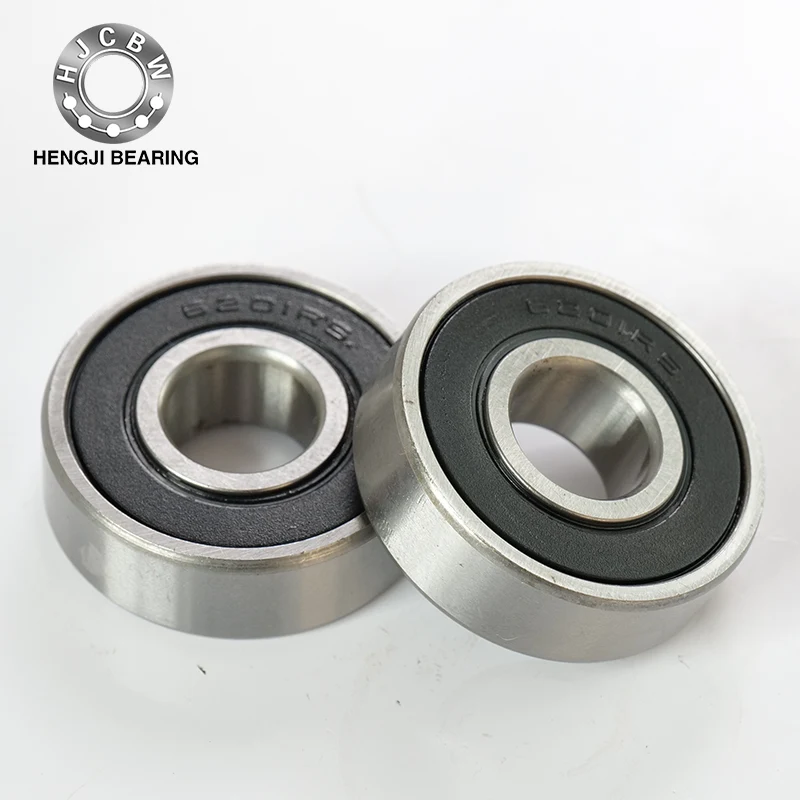

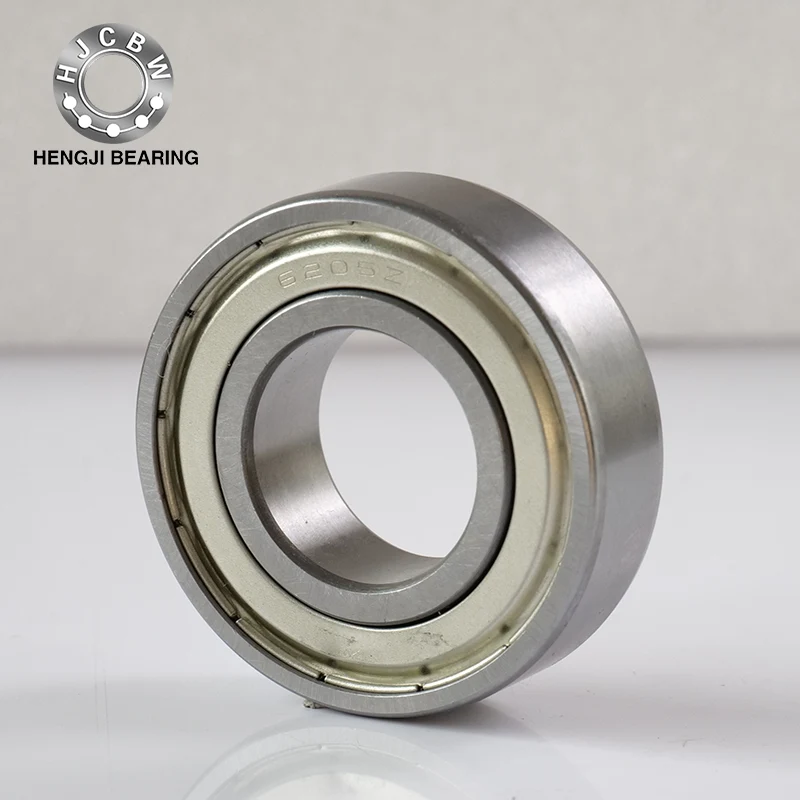

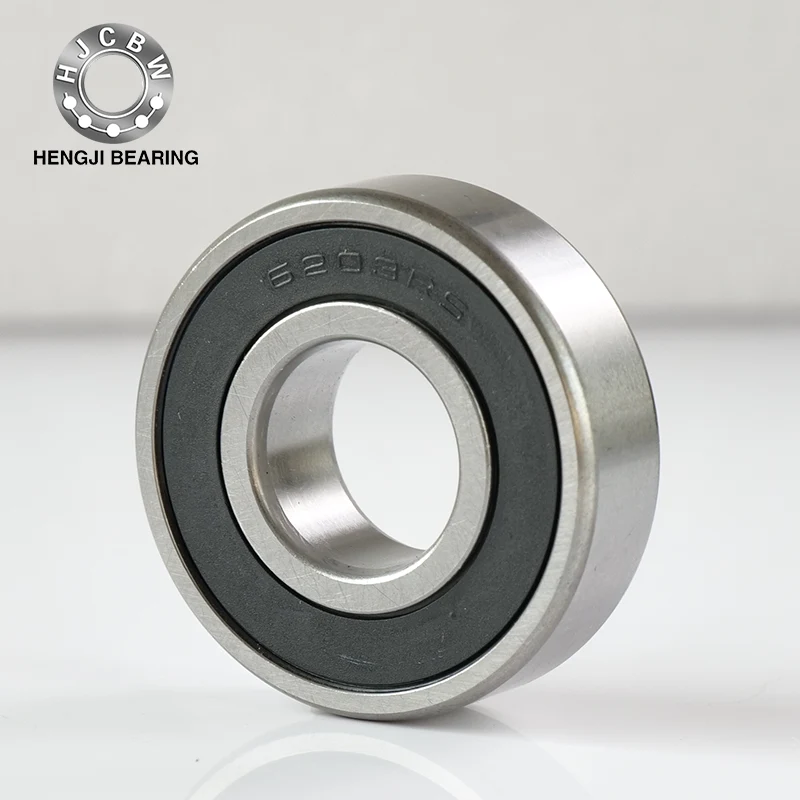

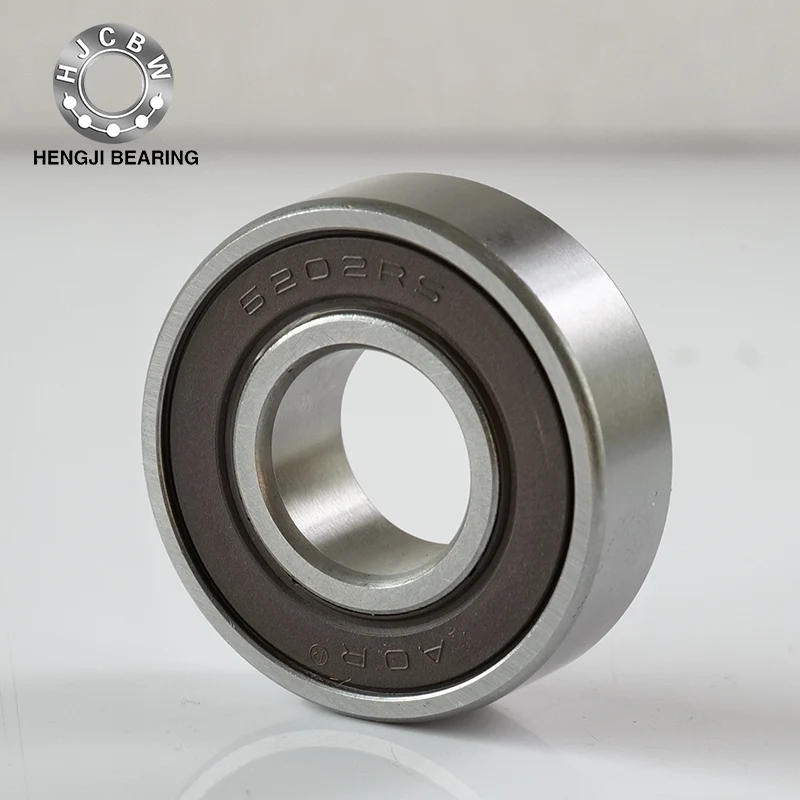

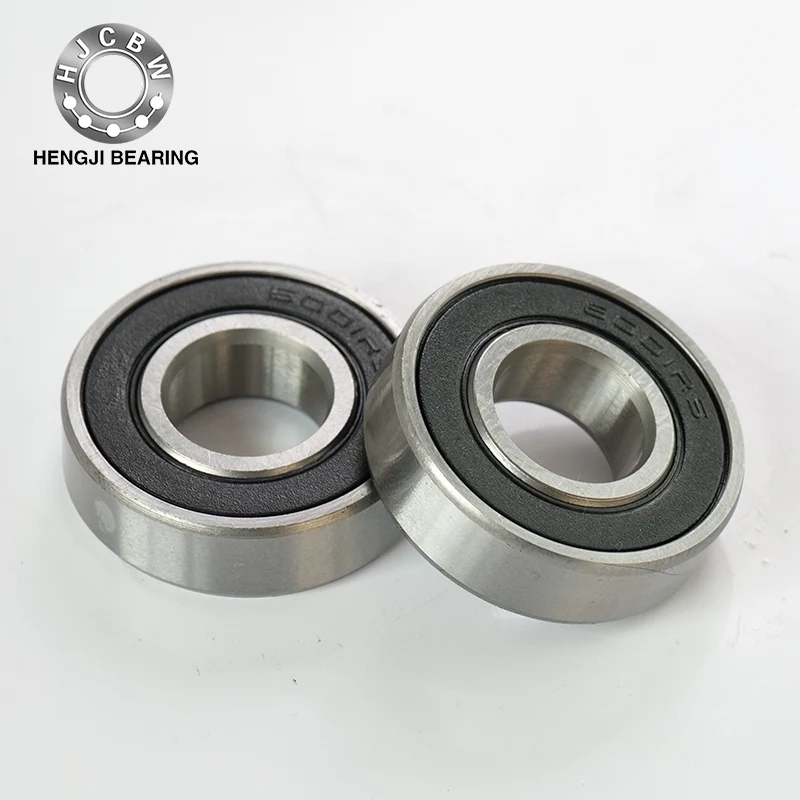

Galas bola alur dalam

Ciri -ciri:Galas bola alur dalamadalah galas rolling perwakilan dengan pelbagai kegunaan. Mereka boleh menahan beban radial dan beban paksi dua arah, dan sesuai untuk aplikasi yang memerlukan bunyi yang rendah, putaran berkelajuan tinggi, dan getaran yang rendah. Galas yang dimeteraikan dengan penutup habuk keluli atau meterai getah dipenuhi dengan jumlah gris yang sesuai. Galas dengan cincin penahan atau bebibir pada cincin luar mudah dicari dan dipasang di perumahan. Dimensi galas beban tinggi adalah sama seperti galas standard, tetapi terdapat alur pengisian pada cincin dalaman dan luaran, yang meningkatkan bilangan bola dan beban yang diberi nilai.

Terutamanya sangkar yang berkenaan: sangkar stamping keluli (bentuk gelombang, berbentuk mahkota ... baris tunggal; berbentuk s ... baris double), aloi tembaga atau sangkar potong resin fenolik, sangkar acuan resin sintetik.

Penggunaan Utama: Automobil: Roda belakang, transmisi, dan komponen peranti elektrik.

Elektrik: Motor tujuan umum, peralatan rumah tangga.

Lain -lain: Instrumen, enjin pembakaran dalaman, jentera pembinaan, kenderaan keretapi, jentera pemunggahan dan pemunggahan, jentera pertanian, pelbagai jentera perindustrian.

Galas bola hubungan sudut

Ciri -ciri: Terdapat sudut hubungan antara cincin dan bola. Sudut sentuhan standard ialah 15 °, 30 ° dan 40 °. Lebih kecil sudut hubungan, lebih kondusif untuk putaran berkelajuan tinggi. Semakin besar sudut hubungan, semakin besar kapasiti beban paksi. Galas baris tunggal boleh menahan beban radial dan beban paksi unidirectional. Gabungan DB, gabungan DF dan galas berbaris dua boleh menahan beban radial dan beban paksi dua arah. Gabungan DT sesuai untuk masa -masa di mana beban paksi unidirectional adalah besar dan beban yang diberi nilai galas tunggal tidak mencukupi. Galas jenis ACH berkelajuan tinggi mempunyai diameter bola kecil dan sebilangan besar bola. Mereka kebanyakannya digunakan dalam spindle alat mesin. Galas bola hubungan sudut sesuai untuk putaran ketepatan tinggi dan tinggi. Strukturnya ialah dua galas bola sentuhan sudut tunggal yang digabungkan di bahagian belakang berkongsi cincin dalaman dan luaran, yang dapat menahan beban radial dan beban paksi dua arah. Terdapat juga jenis yang dimeteraikan tanpa mengisi galas alur.

Terutamanya sangkar yang berkenaan: sangkar stamping plat keluli (berbentuk mangkuk ... baris tunggal; berbentuk s, berbentuk mahkota ... baris double), aloi tembaga atau sangkar potong resin fenolik, sangkar sintetik yang terbentuk sintetik.

Penggunaan Utama: Baris tunggal: Spindle alat mesin, motor frekuensi tinggi, turbin gas, pemisah sentrifugal, roda depan kereta kecil, aci pinion pembezaan.

Baris berganda: pam minyak, peniup akar, pemampat udara, pelbagai transmisi, pam suntikan bahan api, jentera percetakan.

Galas bola teras

Ciri-ciri: Ia terdiri daripada cincin raceway berbentuk mesin basuh dengan raceway, bola dan perhimpunan sangkar. Cincin raceway yang sepadan dengan aci dipanggil cincin aci, dan cincin raceway yang sepadan dengan perumahan dipanggil cincin tempat duduk. Untuk galas dua arah, cincin tengah dipadankan dengan aci. Galas sehala boleh menahan beban paksi sehala, dan galas dua hala dapat menahan beban paksi dua hala (tidak dapat menahan beban radial).

Terutamanya sangkar yang berkenaan: sangkar stamping plat keluli, aloi tembaga atau sangkar potong resin fenolik, sangkar sintetik yang terbentuk sintetik.

Penggunaan Utama: Pin stereng kereta, spindle alat mesin.
